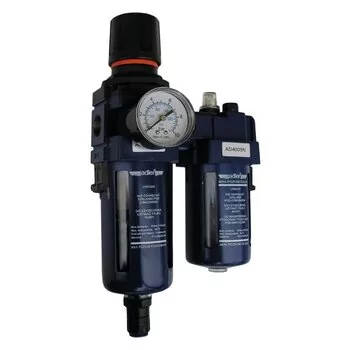

Blok przygotowania powietrza 1/2" z automatycznym zaworem spustowym AD-4005FRN
Widok szczegółowy
Reduktor + filtr + naolejacz AD4005FRN 1/2"
Reduktor pozwala ustawić i podtrzymać ciśnienie sprężonego powietrza na wyjściu niezależnie od wartości ciśnienia wejściowego.
Filtr oczyszcza sprężone powietrze ze stałych i płynnych cząsteczek i tym samym w dużym stopniu chroni i znacznie przedłuża żywotność pneumatycznych maszyn i urządzeń.
Naolejacz zapewnia regularne, automatyczne dozowanie mgiełki olejowej zabezpieczając tym samym i znacznie przedłużając żywotność pneumatycznych narzędzi podłączonych do instalacji. Regulację ilości dozowanego oleju dokonujemy poprzez przekręcanie śruby mikrometrycznej. Olej można uzupełniać poprzez zaworek w bloku lub odkręcając szklankę naolejacza.
Oba przyłącza to gwinty wewnętrzne 1/2". Może być zamontowany w pozycji pionowej, w obie strony zgodnie z kierunkiem przepływu powietrza. W przypadku konieczności montażu w przeciwnym kierunku należy przykręcić wskaźnik ciśnienia z drugiej strony bloku reduktora a poprzedni otwór zaślepić śrubą.
Zespół AD4005FRN posiada automatyczny zawór spustowy kondensatu, działający na zasadzie grawitacyjnej, posiada możliwość wpięcia się z przewodem i odprowadzania kondensatu do przygotowanego zbiornika.
Dane techniczne:
Kod: 0180.4
Typ reduktora: membranowy
Średnica gwintów przyłącz: 2 x 1/2"W
Średnica gwintu manometru: 1/4"W
Maksymalna przepustowość: 3000 l/min
Maksymalne ciśnienie pracy: 10 bar
Skala manometru: 0-10 bar / 0-150 psi
Dokładność manometru: 0,5 bar
Poziom filtracji: 5µ (5 mikronów)
Pojemność szklanki filtra: 45 cm3
Pojemność szklanki oleju: 130 cm3
Minimalny przepływ powietrza: 50 l/min *
Materiał szklanek: Poliwęglan
Osłona szklanek: metalowa
Średnica zewnętrzna przewodu do zaworu spustowego: 10 mm
Temperatura pracy: -5oC~60oC
Waga: 1,85 kg
