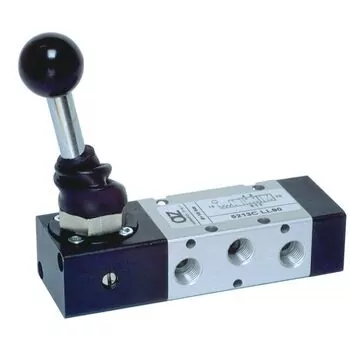

Zawór ręczny 5/2, G1/8, bez sprężyny 521 LL90
Widok szczegółowy
Zawór ręczny 5/2, G1/8, bez sprężyny 521 LL90
Kategoria: Zawory mechaniczne sterowane dźwignią 5/2 bistabilne
Medium: przefiltrowane sprężone powietrze
Smarowanie: nie jest wymagane
Ciśnienie robocze: -0,9 - 10 bar
Temperatura otoczenia: max. +60 °C
Temperatura medium: max. +60 °C
Dane:
Funkcja zaworu: 5/2 bistabilne
Rozmiar: G 1/8
Przepływ: 550 Nl/min
DN: 5
A: 95,5
B: 32
C: 22
D: 67
E: 34
E1: 18
F: 23,3
G: G 1/8
ØH: 4,2
K: 17,2
L: 32
ØM: 3,3
Dane współpracują z rys nr2.
